Tragbare Tenöre - Der 45€ Lautsprecher

Bei diesem Projekt habe ich mir als Ziel gesetzt, einen Lautsprecher zu entwickeln, der zum einen den Geldbeutel nur sehr gering belastet, aber auf der anderen Seite trotzdem alles kann, was man sich von einem Lautsprecher so wünscht.

Die Box hält bei Zimmerlautstärke ca 12h durch, bei Volllast sollten um die 5h drin sein.

Der Klang ist gut und der Bass reicht aus, um aktuelle Pop Musik ohne Probleme zu hören.

Die Lautstärke reicht aus um 20 Personen im Hintergrund zu beschallen.

Ich starte mal direkt mit der Preisliste und erkläre dann alles zu den einzelnen Teilen.

Anzahl Bauteil Gesamtpreis
2 Monacor SP8/4SQ 17€
1 Akku incl Lader 12,63€
1 2 x 15W Verstärker 8,63€
1 Spanplatte 2,08€
1 Voltmeter 1€
1 Traveladapter 1€
1 Schalter 0,70€
1 Dämmung 0,50€
1 Audiokabel 20cm 0,35€
1 Furnier 0,33€
1 4mm Siebdruck 0,32€
  Gesamt 44,54€

Der Lautsprecher ist auf Basis von zwei Tenören in der Bassreflexversion entstanden. Die hier verwendeten Chassis sind die Monacor SP8/4SQ. Sie spielen auf ein 2l Gehäuse mit anschließendem 50cm langem Kanal. Am Ende sind bei beiden Kanäle zusammengeschlossen.



Der Akku ist ein Li-Ion Akku von Ebay mit 1800mAh Kapazität und 12V Spannung. Es gibt auch Akkus mit 3000mAh, 6800mAh und 9800mAh, wenn man eine höhere Laufzeit wünscht.

Ihr findet den Akku, wenn ihr auf Ebay nach: "Rechargeable 12V 1800mAh" sucht. Ein Ladegerät ist meistens im Angebot enthalten. Allerdings wurde bei mir eins mit einem Engländischen Stecker geliefert. Für unsere Euro-Stecker habe ich also noch einen Travel Adapter gebraucht.





Als Verstärker ist ein Sure-Electronics 2 x 15W verwendet. Er ist Class D (guter Wirkungsgrad) und verfügt über geringe Einbaumaße. Ihr findet ihn, wenn ihr nach: "2 x 15 Watt TA2024" auf Ebay sucht. Er wird vom Verkäufer "Sure-Hifi" angeboten.



Das Gehäuse ist aus 8mm Spanplatte gebaut. Verwendet werden hier etwas weniger als 0,4m².
Den Zuschnitt bekommt man bis auf zwei kleine Teile im Baumarkt millimetergenau.

Der Aufbau ist simpel, wenn auch nicht ganz unaufwändig durch die vielen Teiler. Aber es gibt weder gebogene Seiten, noch schräge Wände die Probleme machen könnten.

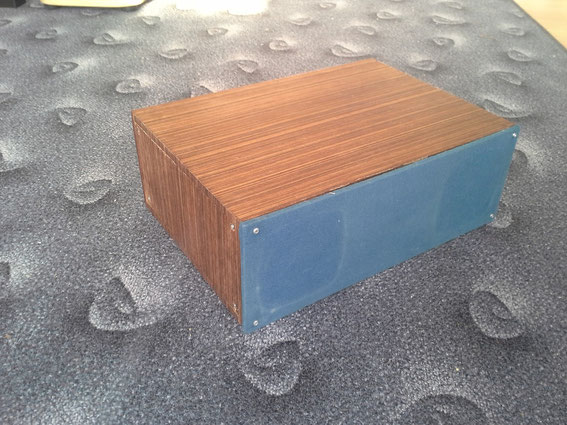

Um die Front zu schützen, habe ich noch eine mit Stoff bespannte 4mm Siebdruckplatte verwendet.

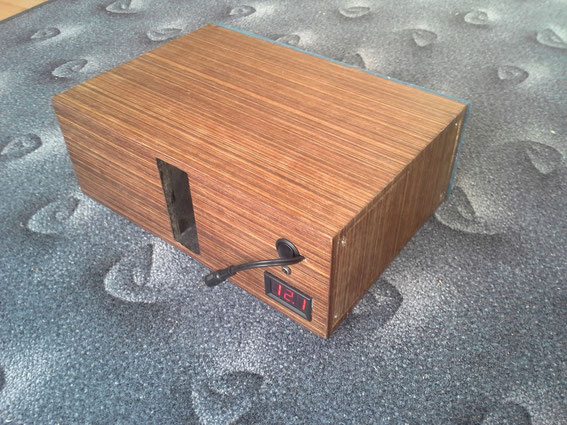

Mein Voltmeter findet ihr, wenn ihr auf Ebay nach "Digital Voltmeter" sucht. Neben roter Beleuchtung gibt es auch grüne und blaue.



Meinen Schalter habe ich von Reichelt. Ihr findet ihn mit der Artikelnummer: WS R13-112 AAAA



Als Dämmung habe ich Sonofil verwendet. Man braucht nur recht wenig davon. Ihr könnt auch alternativ Dynavox Dämmung, oder die Füllung aus dem Ikea Kissen "Granat" nehmen.



Das Audiokabel ist ebenfalls von Reichelt. Aktikelnummer ist: AVK 118-0020



Das Furnier habe ich beim Ebay Verkäufer "Elder_Kontor" ersteigert. Jeden Sonntag Abend laufen da um die 70 Furnier Auktionen aus. Da die Angebote bei 1€ starten, kann man da das ein oder andere Schnäppchen abstauben. Verkauft werden in der Regel eher größere Mengen Furnier.

Bauplan

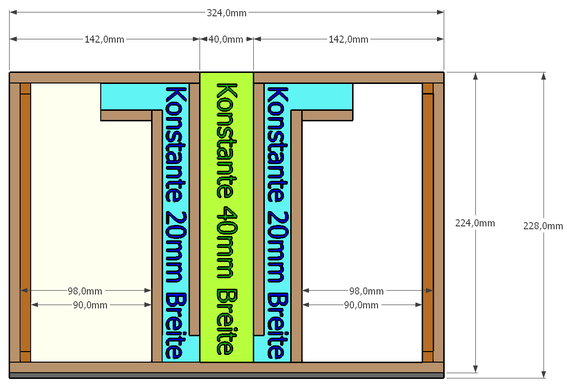

Ich habe einen Bauplan erstellt, der alle nötigen Infos zum Gehäuse enthält. Weiter unten findet ihr auch ein Video vom Bau.



Skechtup Bauplan von den Mobilen Tenören

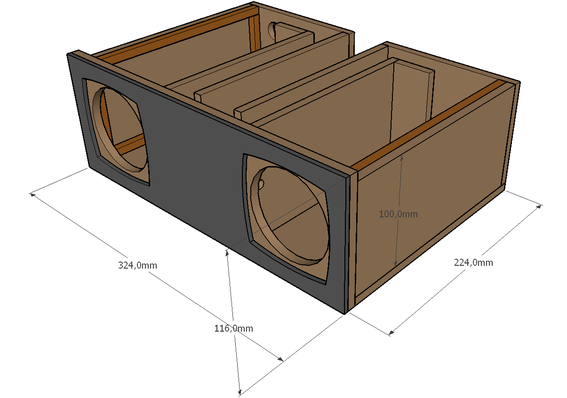

Hier ist das Model der Lautsprecher, das auch im Bild unten zu sehen ist. In der Datei ist auch ein kleines Tutorial für Leute, die noch nie mit Sketchup gearbeitet haben. Also keine Berührungsängste ;)
Die Datei ist mit 7Zip verpackt.
Tragbare Tenöre Final.zip
Komprimiertes Archiv im ZIP Format 902.3 KB

Den Bau habe ich sehr gut in folgendem Video dokumentiert. Viel Spass.

Tuningmöglichkeiten

Hier kan mittlerweile sehr oft die Frage auf, ob man den Lautsprecher auch einfach verbessern kann, zb durch andere Chassis.


Die Antwort lautet streng genommen nein. Man kann die Chassis schon durch andere ersetzen, das ist dann aber ein komplett neuer Lautsprecher, der mit dem alten nicht mehr viel gemeinsam hat (außer evtl die Außenhaut). In diesem Gehäuse, mit dem relativ großen Kanal funktioniert nur der Monacor SP8/4sq(s) optimal.

Alle anderen Chassis sind in einem anderen Gehäuse besser aufgehoben.

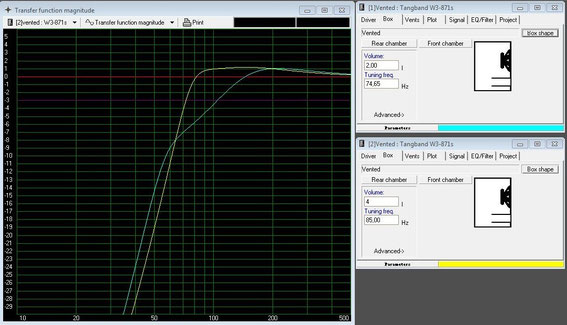

In folgender Simulation sieht man den Tangband W3-871s, im Gehäuse der Tenöre in blau und in einem minimal größeren Bassreflexgehäuse in gelb.

Der Kanal des gelben Gehäuses fällt deutlich kleiner aus, deshalb hat man bei gleichbleibenden Außenmaßen mehr Volumen zur Verfügung.

Wie man sieht, fällt der Frequenzgang im Gehäuse der Tenöre schnell ab, im "optimalen" Gehäuse bekommt man deutlich mehr Bass.

Etwas günstiger als ein anderes Chassis ist ein Sperrkreis als Klang Tuning.

Der nimmt einen bestimmten Bereich im Mittelton zurück, um einen lineareren/gleichmäßigeren Klang zu erzeugen. Die Bauteile dafür bekommt man für einige Euro.

Die Bauteile vom Sperrkreis findet ihr bei jobst-audio (beim Reiter "Pläne")

Es sind eine 0,39mH Spule, ein 4,7Ohm Widerstand und ein 15µF Kondensator. Beim Kondensator muss man darauf achten, dass er Bipolar ist, normale Elkos funktionieren zb nicht.
Alle Infos zum Sperrkreis könnt ihr aus diesem Video entnehmen.
