CT256 - NoSquare

Hier stelle ich meine CT256 vor. Das Gehäuse hat keinen rechten Winkel, daher der Zusatz NoSquare. Ziel dieses Lautsprechers war zu zeigen, wie man als Anfänger mit wenig Werkzeug, wenig Know How und keiner Werkstatt trotzdem einen ausgefallenen Lautsprecher bauen kann.
Der Lautsprecher ist akustisch ähnlich zum CT256 von Klang&Ton. Schlüsselparameter wie Innenvolumen, Kanalgeometrie und Frontbreite sind übernommen.

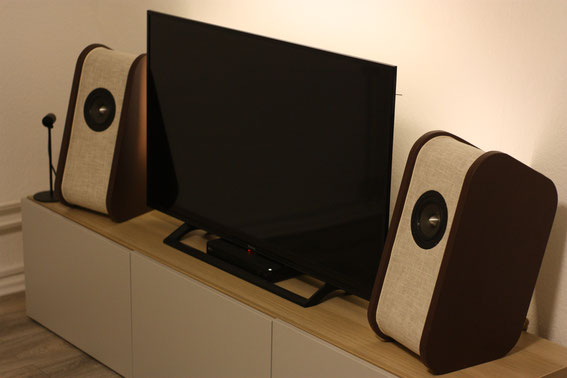

Die Seitenwände sind mit braunem Kunstleder bezogen, die Mitte mit Leinenstoff.

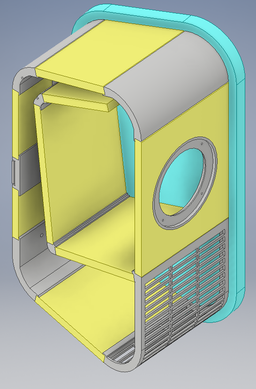

Die Rundungen des Lautsprechers sind mit 3D-Druck hergestellt, dadurch wird der Aufbau einfach. Im folgenden Bild sehr ihr den Aufbau. Durch die gedruckten Teile hat man eine Schablone für die Teile aus Holz. Die brauchen alle eine Gehrung, die man einfach nach Gefühl schleifen kann. Wenns auf 1-2mm genau wird, passt alles. Der Stoff verdeckt später alles.

Den Bau habe ich in einem Video dokumentiert. In der ersten Hälfte erzähle ich ein bisschen allgemein und ab der Mitte gehts mit dem praktischen Aufbau los.

Datei Downloads

Seitenansicht des Lautsprechers zum Ausdrucken (wenn man einen A2 Drucker hat)
CT256_Seitenansicht_A2.pdf
Adobe Acrobat Dokument 63.1 KB
Seitenansicht des Lautsprechers zum Ausdrucken (wenn man nur einen A4 Drucker hat)
CT256_Seitenansicht_zum_Ausdrucken.pdf
Adobe Acrobat Dokument 166.2 KB
3D-Druck Teile
CT256.stl
exe File 304.6 KB
Gesamter Lautsprecher als Step
CT256.stp
Text Dokument 748.3 KB

Die CAD-Dateien könnt ihr auch auf Thingiverse anschauen und Downloaden:

https://www.thingiverse.com/thing:3962214
